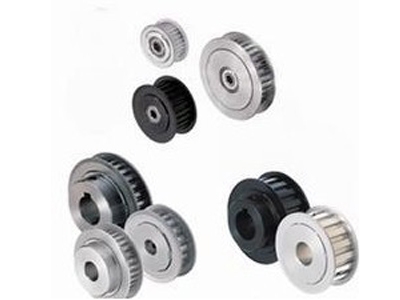

AT10型周节制梯形齿同步带轮
AT10型周节制梯形齿同步带轮
AT10型同步带轮是T10型同步带轮的改进型,其节距范围与T10型同步带轮齿完全相同,不同之处是齿形不一样,AT10型同步带轮的齿形小,齿槽宽。
AT10型同步带轮在传动功率和传动精度方面,比T10型齿大为提高。特别是其传动精度方面的优势极其明显,AT10型同步带轮主要用于对传动定位精度要求很高的设备上面。
AT10型同步带轮可以根据客户的需求,表面处理有本色氧化,发黑,镀锌,镀彩锌,高频淬火等处理。奇龙AT10型同步带轮材质以45#钢、硬质铝合金为最常见,其它还可选用铸铁、铜、尼龙等其它适合加工的材料,具体的选用以您的具体需求为主。
生产的AT10型同步带轮不仅能与国内AT10型同步带相配套,而且能替代进口AT10型同步带轮。
以下《AT10型同步带轮规格详细表》表格是AT10型同步带轮系列的一部分型号(模具增加,未及时更新),同时我们还可以为您提供来图或者AT10型同步带轮样轮生产加工,我们技术部也可按您提供AT10型同步带轮内孔、直径、键槽、宽度等参数来生产加工AT10型同步带轮。
同步带轮厂为您生产AT10型同步带轮,所使用的设备为领先进口的数控设备,国内较早开发研制同步带传动产品的骨干人员研发,高精度研发生产,使的AT10型同步带轮质量得以保证。
AT10型同步带轮规格详细表:
AT10型同步带轮在传动功率和传动精度方面,比T10型齿大为提高。特别是其传动精度方面的优势极其明显,AT10型同步带轮主要用于对传动定位精度要求很高的设备上面。
AT10型同步带轮可以根据客户的需求,表面处理有本色氧化,发黑,镀锌,镀彩锌,高频淬火等处理。奇龙AT10型同步带轮材质以45#钢、硬质铝合金为最常见,其它还可选用铸铁、铜、尼龙等其它适合加工的材料,具体的选用以您的具体需求为主。
生产的AT10型同步带轮不仅能与国内AT10型同步带相配套,而且能替代进口AT10型同步带轮。
以下《AT10型同步带轮规格详细表》表格是AT10型同步带轮系列的一部分型号(模具增加,未及时更新),同时我们还可以为您提供来图或者AT10型同步带轮样轮生产加工,我们技术部也可按您提供AT10型同步带轮内孔、直径、键槽、宽度等参数来生产加工AT10型同步带轮。
同步带轮厂为您生产AT10型同步带轮,所使用的设备为领先进口的数控设备,国内较早开发研制同步带传动产品的骨干人员研发,高精度研发生产,使的AT10型同步带轮质量得以保证。
AT10型同步带轮规格详细表:
AT10型标准皮带宽(16mm) | |||||||
规格 | 齿数 | 节径Dp | 外径De | W | L | 档边外径Df | 内孔 |
AT10 | 15 | 47.75 | 45.90 | 21 | 31 | 51 | 8 |
AT10 | 16 | 50.93 | 49.10 | 21 | 31 | 54 | 8 |
AT10 | 18 |
57.29 |
55.45 | 21 | 31 | 60 | 6 |
AT10 | 19 | 60.48 | 58.65 | 21 | 31 | 66 | 8 |
AT10 | 20 | 63.66 | 61.80 | 21 | 31 | 66 | 8 |
AT10 | 22 | 70.03 | 68.20 | 21 | 31 | 75 | 8 |
AT10 | 24 | 76.39 | 74.55 | 21 | 31 | 83 | 8 |
AT10 | 25 | 79.58 | 77.75 | 21 | 31 | 83 | 8 |
AT10 | 26 | 82.76 | 80.90 | 21 | 31 | 87 | 8 |
AT10 | 27 | 85.95 | 84.05 | 21 | 31 | 91 | 8 |
AT10 | 28 | 89.13 | 87.58 | 21 | 31 | 93 | 8 |
AT10 | 30 | 95.49 | 93.65 | 21 | 31 | 97 | 8 |
AT10 | 32 | 101.86 | 100.00 | 21 | 31 | 106 | 10 |
AT10 | 36 | 114.59 | 112.75 | 21 | 31 | 119 | 10 |
AT10 | 40 | 127.32 | 125.45 | 21 | 31 | 131 | 10 |
AT10 | 44 | 140.06 | 138.20 | 21 | 31 | - | 10 |
AT10 | 48 | 152.78 | 150.95 | 21 | 31 | - | 16 |
AT10 | 60 | 190.98 | 189.15 | 21 | 31 | - | 16 |
