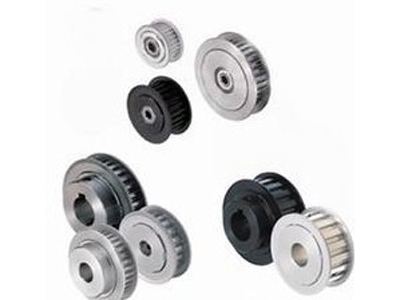

AT5型周节制梯形齿同步带轮
AT5型周节制梯形齿同步带轮
AT5型同步带轮是T3型同步带轮的改进型，其节距范围与T5型同步带轮齿完全相同，不同之处是齿形不一样，AT5型同步带轮的齿形小，齿槽宽。
AT5型同步带轮在传动功率和传动精度方面，比T5型齿大为提高。特别是其传动精度方面的优势极其明显，AT5型同步带轮主要用于对传动定位精度要求很高的设备上面。
AT5型同步带轮可以根据客户的需求，表面处理有本色氧化，发黑，镀锌，镀彩锌，高频淬火等处理。AT5型同步带轮材质以45#钢、硬质铝合金为最常见，其它还可选用铸铁、铜、尼龙等其它适合加工的材料，具体的选用以您的具体需求为主。
生产的AT5型同步带轮不仅能与国内AT5型同步带相配套，而且能替代进口AT5型同步带轮。
以下《AT5型同步带轮规格详细表》表格是AT5型同步带轮系列的一部分型号(模具增加，未及时更新)，同时我们还可以为您提供来图或者AT5型同步带轮样轮生产加工，我们技术部也可按您提供AT5型同步带轮内孔、直径、键槽、宽度等参数来生产加工AT5型同步带轮。
同步带轮厂为您生产AT5型同步带轮，所使用的设备为领先进口的数控设备，国内较早开发研制同步带传动产品的骨干人员研发，高精度研发生产，使的AT5型同步带轮质量得以保证。
AT5型同步带轮规格详细表:
AT5型同步带轮在传动功率和传动精度方面，比T5型齿大为提高。特别是其传动精度方面的优势极其明显，AT5型同步带轮主要用于对传动定位精度要求很高的设备上面。
AT5型同步带轮可以根据客户的需求，表面处理有本色氧化，发黑，镀锌，镀彩锌，高频淬火等处理。AT5型同步带轮材质以45#钢、硬质铝合金为最常见，其它还可选用铸铁、铜、尼龙等其它适合加工的材料，具体的选用以您的具体需求为主。
生产的AT5型同步带轮不仅能与国内AT5型同步带相配套，而且能替代进口AT5型同步带轮。
以下《AT5型同步带轮规格详细表》表格是AT5型同步带轮系列的一部分型号(模具增加，未及时更新)，同时我们还可以为您提供来图或者AT5型同步带轮样轮生产加工，我们技术部也可按您提供AT5型同步带轮内孔、直径、键槽、宽度等参数来生产加工AT5型同步带轮。
同步带轮厂为您生产AT5型同步带轮，所使用的设备为领先进口的数控设备，国内较早开发研制同步带传动产品的骨干人员研发，高精度研发生产，使的AT5型同步带轮质量得以保证。
AT5型同步带轮规格详细表:
| AT5型标准皮带宽（10mm） | |||||||
| 规格 | 齿数 | 节径Dp | 外径De | W | L | 档边外径Df | 内孔 |
| AT5 | 12 | 19.01 | 17.85 | 15 | 21 | 23 | 6 |
| AT5 | 14 | 22.29 | 21.05 | 15 | 21 | 25 | 6 |
| AT5 | 15 | 23.88 | 22.65 | 15 | 21 | 28 | 6 |
| AT5 | 16 | 25.47 | 24.20 | 15 | 21 | 32 | 6 |
| AT5 | 18 | 25.47 | 27.40 | 15 | 21 | 32 | 6 |
| AT5 | 19 | 28.65 | 29.00 | 15 | 21 | 36 | 6 |
| AT5 | 20 | 30.25 | 30.60 | 15 | 21 | 36 | 6 |
| AT5 | 22 | 31.12 | 33.85 | 15 | 21 | 38 | 6 |
| AT5 | 24 | 38.21 | 37.00 | 15 | 21 | 42 | 6 |
| AT5 | 25 | 39.80 | 38.55 | 15 | 21 | 44 | 6 |
| AT5 | 26 | 41.47 | 40.20 | 15 | 21 | 44 | 6 |
| AT5 | 27 | 42.98 | 41.80 | 15 | 21 | 48 | 8 |
| AT5 | 28 | 44.62 | 43.35 | 15 | 21 | 48 | 8 |
| AT5 | 30 | 47.76 | 46.55 | 15 | 21 | 51 | 8 |
| AT5 | 32 | 50.94 | 49.70 | 15 | 21 | 54 | 8 |
| AT5 | 36 | 57.31 | 56.05 | 15 | 21 | 63 | 8 |
| AT5 | 40 | 63.66 | 62.45 | 15 | 21 | 66 | 8 |
| AT5 | 42 | 66.87 | 65.60 | 15 | 21 | 71 | 8 |
| AT5 | 44 | 70.07 | 68.80. | 15 | 21 | - | 8 |
| AT5 | 48 | 76.42 | 75.15 | 15 | 21 | - | 8 |
| AT5 | 60 | 95.52 | 94.25 | 15 | 21 | - | 8 |
